QD系列氣彈簧
QD系列氣彈簧廣泛應用于構件提升、支撐、重力的平衡和代替精良的機械彈簧等。采用油路循環控制氣體排量的最新結構生產，具有上升緩沖，到位輕的優良特點。QD系列氣彈簧以高壓惰性氣體為動力，在整個工作行程中支承力是恒定的，這是優越于普通氣彈簧的最大特點，并具有安裝方便，使用安全無需保養等優點。

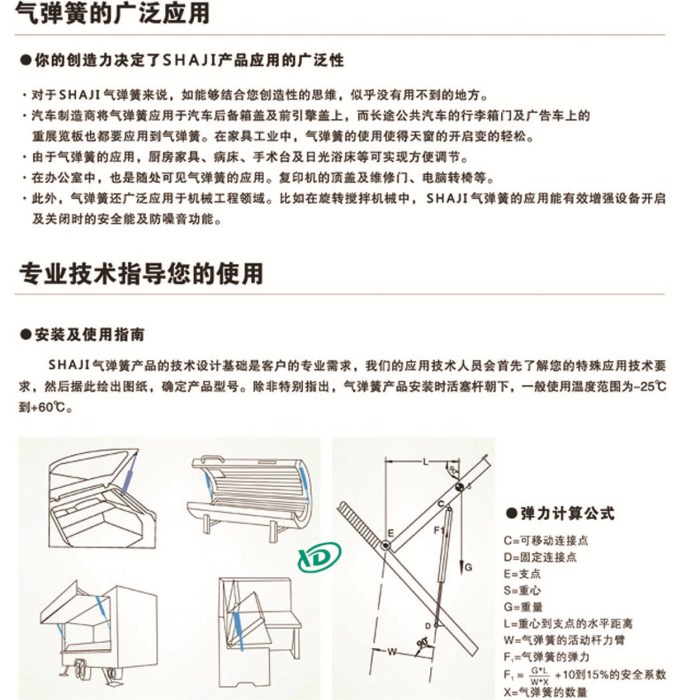

安裝使用指南

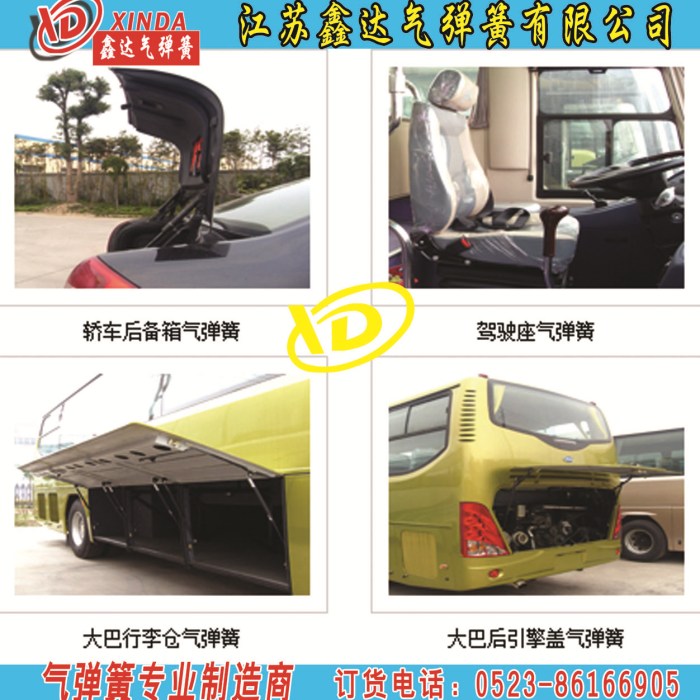

氣彈簧應用范圍
氣彈簧液壓桿應用范圍

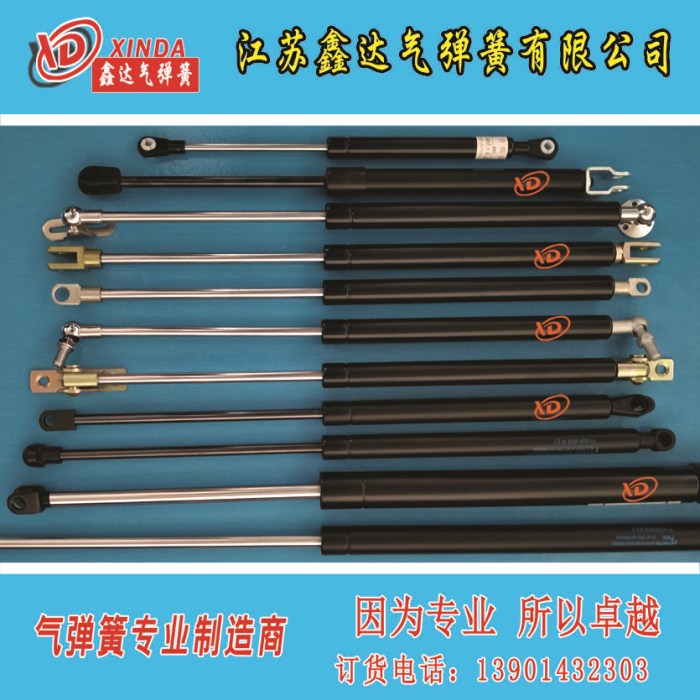

各種氣彈簧氣撐
氣彈簧帶墊片軍綠球頭
銀粉色球頭氣彈簧液壓桿
各種沖壓件氣彈簧氣動撐桿
氣彈簧塑球配軍綠沖壓件
QD系列氣彈簧現有（部分）規格一覽表
QD13 100N≈10Kgf
代號 | L | S | Kgf(N×10) | 接頭形式 |
01 | 110 | 30 | 2、57、10 | AA、CC、AC |
02 | 150 | 50 | 5、10、15 | AA、AC |
03 | 180 | 75 | 5、10、20 | EF、FF |
04 | 210 | 85 | 5、10、15、20 | AA |
05 | 250 | 90 | 5、10、20 | AF、CC |
06 | 300 | 110 | 5、10、20、25 | AA、FF |
07 | 340 | 120 | 5、10、20、25 | CC、AA |
08 | 360 | 140 | 5、10、15、30 | AA、CC、AC |
09 | 380 | 140 | 5、15、25 | AA、CC、AC |
QD16
代號 | L | S | Kgf（N×10） | 接頭形式 |
01 | 190 | 40 | 5 | AA |
02 | 210 | 50 | 30 | AA/DD |
03 | 250 | 70 | 10、20、25、30 | AA/AD |
04 | 300 | 100 | 40 | AA/DA |
05 | 340 | 110 | 45 | AA |
06 | 400 | 130 | 40 | DD |
07 | 480 | 180 | 45 | DD |
08 | 500 | 190 | 30 | AA |
09 | 580 | 220 | 50 | DD |
10 | 600 | 250 | 40 | AA |
QD19
代號 | L | S | Kgf(N×10) | 接頭形式 |
01 | 250 | 50 | 50 | AB/BB |
02 | 300 | 100 | 60 | BB |
03 | 340 | 100 | 70 | BB |
04 | 380 | 120 | 50 | EF |
05 | 420 | 130 | 55 | AE |
06 | 450 | 150 | 55 | FF |
07 | 480 | 160 | 75 | GG/DD |
08 | 605 | 200 | 55 | BD |
09 | 680 | 280 | 70 | BD/DD |
10 | 700 | 300 | 40 | CC |
QD25
代號 | L | S | Kgf(N×10) | 接頭形式 |
01 | 735 | 220 | 90 | CC |
02 | 775 | 240 | 120 | GG |
03 | 780 | 280 | 130 | GG |
04 | 900 | 300 | 120 | AA |
05 | 1000 | 350 | 90 | CA |
06 | 1100 | 350 | 90 | AF |
說明：以上的規格只是公司上千種規格的一部分，只需提供最大安裝（中心距）、行程、舉力及接頭形式均可另行設計制造，或來樣定貨，不另加價，接頭形式的組合不受限制；QD10系列為小型氣彈簧，尺寸規格不作羅列，均可根據客戶要求制作。
